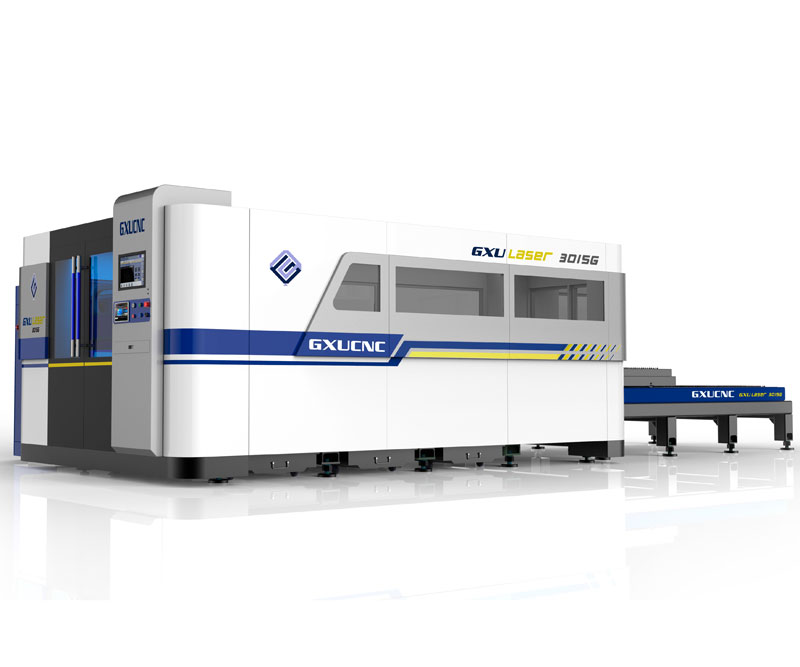

GXU 3015G 全包围交换平台式光纤激光切割机

时间:2017-06-14 15:43 浏览:

产品详情



机器特点 :

GXU-3015G全包围交换平台式光纤激光切割机,采用具有国际先进技术的德国IPG公司中功率光纤激光器,配备进口高精密齿条与直线导轨等高效传动机构,通过先进的数控系统,集合而成的精密数控光纤激光切割机,是集激光切割、精密机械、数控技术等学科于一体的高新技术产品,该机动态性能好,伺服响应快,配以中功率光纤激光器,实现较高的切割效率。主要用于碳钢板、不锈钢板等金属材料的切割和成形是金属材料加工行业的首选切割机型。

GXU-3015G采用全包围式框架结构,避免对操作人员的辐射伤害,采用基于Windows操作系统的上海柏楚光纤激光切割机专用数控系统,集成了激光切割控制专用功能模块,功能强大,人机界面好,操作简单。

机器优势 :

■ 采用龙门式结构,设备精度高、刚性好,运行平稳,机床配置万向滚轮装置,推板省力,方便快捷。

■ 机床底座采用优质16mm钢板和管材焊接而成的框架结构,机床经过高温退火处理、二次时效处理、大型龙门铣床精密加工,这些设计和加工手段确保机床具有优良的抗震性、高刚性和稳定性。

■ 配有落料抽屉,清理落料时只需抽出抽屉。

■ 切割头采用随动系统可以保证切割头与切割材料的高度一致,从而保证了切割效果。

■ 配置德国Precitec电容非接触式自动跟踪系统,可以自动调整最佳的焦距,保证整板最佳的切割效果,避免了材料不平整时,焦距变化问题引起的材料报废。

■ 采用原装进口的齿条传动及原装进口直线导轨,并且采用了两侧齿条双伺服电机驱动系统专利技术,有效的保证了激光切割的速度和精度。

应用领域:

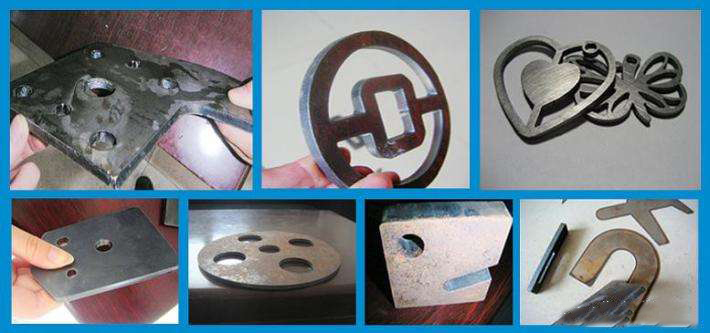

■ 广泛应用于钣金加工、广告标牌制作、厨具、各种五金制品、灯饰五金、锯片、眼镜、机械零件等行业。

技术参数/ Technical Parameters

光纤功率/ Laser Power:

1000W/700W

激光波长/ The laser wavelength:

1080nm

最小线宽/ Min. Line Width:

0.1mm

重复定位精度/ Registration Accuracy:

±0.05mm

切割范围/ Cutting range:

1500×3000mm

切割厚度/ Cutting thickness:

≤8mm

瞄准定位/ Aimed positioning:

红光(Red light)

电力需求/ Power supply:

380V/50HZ

冷却方式/ Cooling Mode:

水冷(Water cooled)

设备重量/ N.W.:

8000Kg
